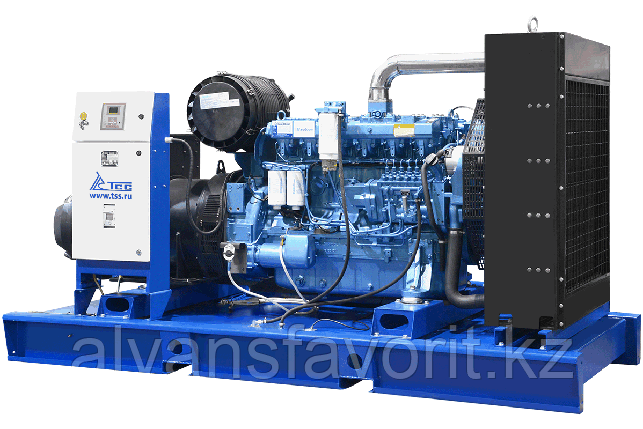

ДИЗЕЛЬНЫЙ ГЕНЕРАТОР TBD 220TS, фото 2

ДИЗЕЛЬНЫЙ ГЕНЕРАТОР TBD 220TS

Описание
Характеристики
Информация для заказа

ДИЗЕЛЬНЫЙ ГЕНЕРАТОР TBD 220TS

  • Основная мощность: 160 кВт
  • Резервная мощность: 176 кВт

Двигатель: Baudouin 6M16G220/5e2

Генератор: TSS-SA-160(E) SAE 1/14 (М17,М4)

Дизельный генератор ТСС АД-160С-Т400-1РМ9

Дизель генератор TBd 220TS серии Premium производится на базе оригинальных двигателей нового поколения французского производителя Baudouin Mouters. Дизельный генератор имеет относительно высокую стоимость приобретения, но обеспечивают низкую стоимость вырабатываемой электроэнергии, что позволяет рекомендовать их для самых важных потребителей, включая непрерывные производства, объекты здравоохранения, финансовый сектор. Генератор TBd 220TS серии Premium – прямой конкурент ведущим мировым маркам дизельных генераторов. Гарантия 36 месяцев (или 2000 моточасов, в зависимости от того, что наступит раньше).

ХАРАКТЕРИСТИКИ



ОБЩИЕ ХАРАКТЕРИСТИКИ

СЕРИЯ TSS Premium
МОЩНОСТЬ НОМИНАЛЬНАЯ, КВТ 160
МОЩНОСТЬ НОМИНАЛЬНАЯ, КВА 200
МОЩНОСТЬ МАКСИМАЛЬНАЯ, КВТ 176
МОЩНОСТЬ МАКСИМАЛЬНАЯ, КВА 220
КОЭФФИЦИЕНТ МОЩНОСТИ 0.8
НАПРЯЖЕНИЕ (В) 400/230
КОЛИЧЕСТВО ФАЗ 3
ЧАСТОТА, ГЦ 50
НОМИНАЛЬНЫЙ ТОК (А) 288
ОБЪЁМ СИСТЕМЫ ОХЛАЖДЕНИЯ (Л) 90
ОБЪЁМ ТОПЛИВНОГО БАКА (Л) 395
ТОПЛИВНЫЙ СЕПАРАТОР да
РАСХОД ТОПЛИВА ПРИ 50% МОЩНОСТИ Л/Ч 21.9
РАСХОД ТОПЛИВА ПРИ 75% МОЩНОСТИ Л/Ч 31.6
РАСХОД ТОПЛИВА ПРИ 100% МОЩНОСТИ Л/Ч 42.1
АВТОНОМНАЯ РАБОТА НА 75% НАГРУЗКИ БЕЗ ДОЗАПРАВ (Ч) 12.5
СТЕПЕНЬ АВТОМАТИЗАЦИИ 1 (ручной запуск)
СИСТЕМА АВАРИЙНОЙ ОСТАНОВКИ да
ДАТЧИК УРОВНЯ ТОПЛИВА да
ОТКЛЮЧАТЕЛЬ АКБ да
УСТАНОВЛЕННЫЙ АККУМУЛЯТОР AH/V 2х6СТ-132
ИСПОЛНЕНИЕ Открытое
УРОВЕНЬ ШУМА (DB/7М) 110
ГЛУШИТЕЛЬ промышленный
ГАБАРИТЫ РАДИАТОРА (РАСТ. ОТ ПОЛА, В, Ш, ММ) 355, 1200х1041
ГАБАРИТНЫЕ РАЗМЕРЫ (Д;Ш;В; ММ) 2753x1140x1555
МАССА, КГ 1870
РЕСУРС РАБОТЫ ДО КАП. РЕМОНТА (Ч) 18000
ПРОИЗВОДИТЕЛЬ ДВИГАТЕЛЯ Baudouin
ВЫСОТА РАМЫ (ММ) 250
НАПРЯЖЕНИЕ БОРТОВОГО ЭЛЕКТРООБОРУДОВАНИЯ, (В) 24

 ДВИГАТЕЛЬ BAUDOUIN

МОДЕЛЬ Baudouin 6M16G220/5e2
МОЩНОСТЬ НОМИНАЛЬНАЯ, КВТ 182
МОЩНОСТЬ МАКСИМАЛЬНАЯ, КВТ 200
КОЛИЧЕСТВО ЦИЛИНДРОВ 6
РАСПОЛОЖЕНИЕ ЦИЛИНДРОВ рядное
ТАКТНОСТЬ ДВИГАТЕЛЯ 4
РАБОЧИЙ ОБЪЁМ ДВИГАТЕЛЯ (Л) 9,726
СИСТЕМА ОХЛАЖДЕНИЯ жидкостное
СИСТЕМА ВПУСКА ВОЗДУХА с турбонаддувом
ТИП ВОЗДУШНОГО ФИЛЬТРА фильтроэлемент
ЧАСТОТА ВРАЩЕНИЯ КОЛЕНВАЛА (ОБ/МИН) 1500
ДИАМЕТР ЦИЛИНДРА (ММ) 126
ХОД ПОРШНЯ (ММ) 130
СТЕПЕНЬ СЖАТИЯ В ЦИЛИНДРАХ 17:1
РЕГУЛЯТОР ОБОРОТОВ электронный
НАПРЯЖЕНИЕ БОРТОВОГО ЭЛЕКТРООБОРУДОВАНИЯ, (В) 24
ПУСКОВОЕ УСТРОЙСТВО (СТАРТЕР) электростартер 24В
УДЕЛЬНЫЙ РАСХОД ТОПЛИВА (Г/КВТ*Ч) 193.9
ТИП ТОПЛИВНОГО ФИЛЬТРА одноразовый фильтр
РЕКОМЕНДУЕМЫЙ ТИП МАСЛА SAE 15W40/10W30
ТИП МАСЛЯНОГО ФИЛЬТРА одноразовый фильтр
ЁМКОСТЬ МАСЛЯНОЙ СИСТЕМЫ (Л) 24
ВЕНТИЛЯТОР, Ø (ММ), ТИП осевой
УРОВЕНЬ ШУМА (DB/7М) 115
ВИД ТОПЛИВА Дизельное
МАССА, КГ 875
ГАБАРИТНЫЕ РАЗМЕРЫ (Д;Ш;В; ММ) 1525x730x1063
SAE (МАХОВИК / КАРТЕР МАХОВИКА) SAE1#/11.5#, SAE1#/14#,

 ГЕНЕРАТОР TSS SA

МОДЕЛЬ TSS-SA-160(E) SAE 1/14 (М17,М4)
ПОСТОЯННАЯ МОЩНОСТЬ (КВТ) 161
ТИП ГЕНЕРАТОРА бесщёточный, синхронный
СИСТЕМА ВОЗБУЖДЕНИЯ SHUNT
НАПРЯЖЕНИЕ (В) 400/230
ЧАСТОТА ВРАЩЕНИЯ, ОБ/МИН 1500
ЧАСТОТА, ГЦ 50
КОЛИЧЕСТВО ФАЗ 3
КПД, % 92,4
ШАГ ОБМОТКИ 2/3
КОЛИЧЕСТВО ОПОРНЫХ ПОДШИПНИКОВ 1
КЛАСС ЗАЩИТЫ ОБМОТКИ IP21 (IP23)
СТЕПЕНЬ ИЗОЛЯЦИИ H
ФАКТОР МОЩНОСТИ (COS Φ) 0,8
ТОЧНОСТЬ РЕГУЛИРОВКИ НАПРЯЖЕНИЯ (± %) 1
РЕГУЛЯТОР НАПРЯЖЕНИЯ ЕТС-1
МАССА, КГ 634
ГАБАРИТНЫЕ РАЗМЕРЫ (Д;Ш;В; ММ) 871х505х780

 КОНТРОЛЛЕР LOVATO

МОДЕЛЬ Контроллер Lovato RGK600
ЯЗЫК ИНТЕРФЕЙСА КОНТРОЛЛЕРА русский
ИНТЕРФЕЙС USB да
ВЫБОР РЕЖИМА ИЗМЕРЕНИЯ да
КЛАСС ЗАЩИТЫ IP54 (IP65)
ЧАСТОТА, ГЦ 50 / 60
НАПРЯЖЕНИЕ (В) 7 - 33
ФУНКЦИЯ ЗАДЕРЖКИ ЗАПУСКА да
ФУНКЦИЯ ЗАДЕРЖКИ ОСТАНОВА (ДЛЯ ОХЛАЖ. ДВИГАТЕЛЯ) да
ДИАП. ВХ. НАПР. ПЕР. ТОКА ДЛЯ 3-ФАЗ 4-ПРОВОД (В) 100 - 480
СИГНАЛ ТРЕВОГИ - НЕУДАЧНЫЙ ЗАПУСК ДГУ да
СИГНАЛ/ОСТАНОВ ДГУ ОТ ДАТЧИКА ТЕМП ОЖ да
СИГНАЛ/ОСТАНОВ ДГУ ОТ ДАТЧИКА ДАВЛ МАСЛА да
СИГНАЛ/ОСТАНОВ ДГУ ОТ ДАТЧИКА ОБОРОТОВ ДВИГ да
ЗВУКОВОЙ СИГНАЛ ОБЩЕЙ АВАРИИ да
СИГНАЛ ТРЕВОГИ - ОБЩЕЕ ПРЕДУПРЕЖДЕНИЕ да
СИГНАЛ ТРЕВОГИ - ПОКАЗАТЕЛЬ НИЗКОГО УРОВНЯ ТОПЛИВА да
СИГНАЛ ТРЕВОГИ/ОСТАНОВ ДГУ - ОБЩАЯ НЕИСПРАВНОСТЬ да
КОНТРОЛЬ НАПРЯЖЕНИЯ АКБ да
ИНДИКАЦИЯ СИЛЫ ТОКА да
ИНДИКАЦИЯ ЧИСЛА ОБОРОТОВ ДВИГАТЕЛЯ да
ЧАСТОТОМЕР да
СЧЕТЧИК ЧАСОВ НАРАБОТКИ да
ИНДИКАЦИЯ ТЕМПЕРАТУРЫ ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ да
ИНДИКАЦИЯ ДАВЛЕНИЯ МАСЛА да
ИНДИКАЦИЯ КОЭФФИЦИЕНТ МОЩНОСТИ (COSΦ) да
ИНДИКАЦИЯ НАПРЯЖЕНИЯ АККУМУЛЯТОРА (В) да
ИНДИКАЦИЯ АКТИВНОЙ МОЩНОСТИ ПО 3Ф. (КВТ) да
ИНДИКАЦИЯ МОЩНОСТИ (КВТ) да
ИНДИКАЦИЯ СУММАРНОЙ АКТИВНОЙ МОЩНОСТИ (КВТ) да
ИНДИКАЦИЯ СУММАРНОЙ РЕАКТИВНОЙ МОЩНОСТИ (КВАР) да
СЧЁТЧИК ВЫРАБОТАННОЙ ЭЛЕКТРОЭНЕРГИИ (КВТ/Ч) да
ИНДИКАЦИЯ УРОВНЯ ТОПЛИВА В БАКЕ да
ЖУРНАЛ СОБЫТИЙ да
ОСТАНОВ ПО НИЗКОМУ НАПРЯЖЕНИЮ да
КОМПЛЕКТАЦИЯ упаковка, крепёж, паспорт, контроллер
ГАБАРИТНЫЕ РАЗМЕРЫ (Д;Ш;В; ММ) 144 х 144 х 53.3
МАССА, КГ 0.6

ОПИСАНИЕ



Дизельный генератор Baudouin 160 кВт серийно производится на мощностях современного производственного комплекса, надежный и долговечный в эксплуатации, разработан для построения систем основного электроснабжения, номинальной мощностью 160 кВт (200 кВА) и максимальной мощностью 176 кВт (220 кВА). Дизельный генератор TBd 220TS также можно рекомендовать к установке в качестве резервного дизельного генератора на объекты, где недопустимы перебои в энергоснабжении.


ДИЗЕЛЬНЫЕ ГЕНЕРАТОРЫ TBD СЕРИИ PREMIUM ПОСТАВЛЯЮТСЯ ДЛЯ НУЖД ТАКИХ ТРЕБОВАТЕЛЬНЫХ ЗАКАЗЧИКОВ КАК МИНИСТЕРСТВО ОБОРОНЫ, МЧС, МВД, ДЛЯ ВЕДУЩИХ ПРЕДПРИЯТИЙ В ОБЛАСТЯХ СТРОИТЕЛЬСТВА, НЕФТЕГАЗОВОГО СЕКТОРА, ЖКХ И ДРУГИХ  ОТРАСЛЕЙ



Превосходные характеристики дизельных генераторов TBd 220TS складываются из множества факторов, в том числе, выбора самых современных моделей двигателей, особенностей конструкции рамы, свойств синхронных генераторов и многих других.

ДОСТОИНСТВА ДИЗЕЛЬНОГО ГЕНЕРАТОРА TBD С ДВИГАТЕЛЕМ BAUDOUIN

  • Надежность работы и долговечность эксплуатации вследствие применения высококачественных и высокотехнологичных комплектующих и агрегатов.
  • Возможность применения как в качестве основного, так и в качестве резервного источника электроснабжения.
  • Производятся на основе конструкций судовых двигателей.
  • Увеличенный ресурс работы двигателей.
  • Эффективный запуск в холодное время года.
  • Низкий расход топлива и моторного масла.
  • Неприхотливость к качеству российского дизельного топлива.
  • Низкий уровень шума и вибраций.
  • Увеличенная периодичность технического обслуживания, в т.ч. замены фильтров и масла
  • Низкая стоимость расходных материалов.
  • Высококачественные генераторы переменного тока.
  • Современные многофункциональные контроллеры управления ДГУ - Lovato, с многоязычным меню, в т.ч. и на русском языке.
  • Удобный и интуитивно понятный интерфейс управления работой ДГУ.
  • Прочная стальная рама оригинальной конструкции с интегрированным топливным баком.
  • Проведение тестирования каждой ДГУ под нагрузкой перед отправкой заказчику продолжительностью не менее 2-х часов.
  • Собственное производство и конструкторский отдел позволяют вносить существенные изменения в конструкцию ДГУ.
  • Соответствие современным требованиям в области содержания вредных веществ в отработавших газах.
  • Соответствие российским и международным стандартам.
  • Увеличенная гарантия сроком до 3 лет, либо 2000 моточасов наработки, в зависимости от того, что наступит раньше.


Двигатель Baudouin 6M16G220/5e2


  • производитель - французская компания Moteurs Baudouin;
  • максимальная мощность 200 кВт;
  • 6 цилиндров, рядное расположение цилиндров;
  • система впуска воздуха с турбонаддувом;
  • 9,726 литра - рабочий объём двигателя;
  • электронный регулятор оборотов;
  • рекомендуемый тип моторного масла SAE 15W40/10W30;
  • конструкция двигателя обеспечивает минимальный уровень шума;
  • 2000 моточасов стендовых испытаний;
  • увеличенные масляные каналы;
  • оптимизированный процесс сгорания топлива и улучшенная смазка рабочих деталей двигателя;
  • стандартный интервал замены масла 500 моточасов;
  • наработка до капитального ремонта 13000 моточасов.



Синхронный генератор TSS-SA-160

  • синхронный генератор, произведен по американской технологии Stamford;
  • постоянная мощность 161 кВт;
  • система возбуждения SHUNT - самовозбуждение;
  • КПД 92,4%;
  • класс изоляции/степень защиты H/IP23.


Система управления дизельным генератором TBd 220TS

В качестве базового исполнения, дизель генераторы серии TSS Premium оснащаются итальянскими контроллерами управления Lovato RGK-600. Контроллеры Lovato были спроектированы с учетом всех последних достижений науки и техники с целью применения на генераторных установках с функцией контроля напряжения в сети электроснабжения. Основные параметры:


  • вывод на экран основных технических параметров ДГУ;
  • многоязычный интерфейс, включая русский, для управления работой ДГУ.


По желанию заказчика ДГУ этой серии могут оснащаться контроллерами производства SmartGen, ComAp, DeepSea и других производителей.




ГАРАНТИЯ И СЕРВИСНОЕ ОБСЛУЖИВАНИЕ



  • На дизель генераторные установки серии Premium на базе двигателей Baudouin установлен гарантийный срок эксплуатации сроком 3 года с даты поставки, либо наработка 2000 моточасов, в зависимости от того, какое событие наступит раньше
  • Всегда в наличии запасные части и расходные материалы
  • Наличие обширной сети партнерских сервисных центров, представленной в различных регионах России, позволяет быстро и своевременно выполнять сервисное обслуживание дизельного генератора TBd



ВОЗМОЖНЫЕ ВАРИАНТЫ КОДОВОГО НАИМЕНОВАНИЯ МОДЕЛИ

Дизельный генератор ТСС АД-160С-Т400-1РМ9 (АД160-Т400, АД160С-Т400);


ВОЗМОЖНЫЕ ВАРИАНТЫ КОДОВОГО НАИМЕНОВАНИЯ МОДЕЛИ

Дизельный генератор TBd 220TS (Дизельный генератор ТСС АД-160С-Т400-1РМ9)


РАСШИФРОВКА КОДОВОГО ОБОЗНАЧЕНИЯ МОДЕЛИ



Основные
Производитель  ТСС
Страна производительРоссия
  • Цена: Цену уточняйте
