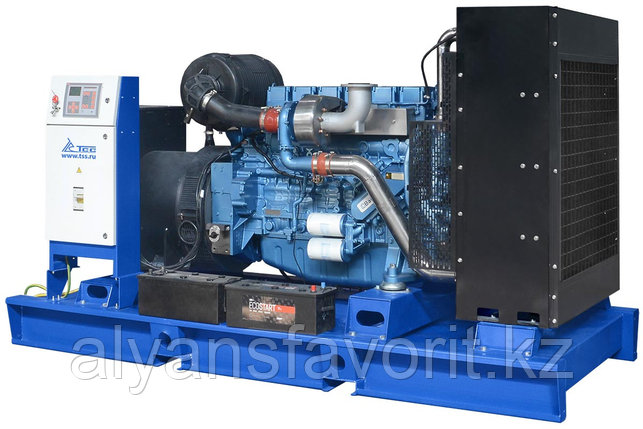

ДИЗЕЛЬНЫЙ ГЕНЕРАТОР TBD 550TS, фото 2

ДИЗЕЛЬНЫЙ ГЕНЕРАТОР TBD 550TS

Описание
Характеристики
Информация для заказа

ДИЗЕЛЬНЫЙ ГЕНЕРАТОР TBD 550TS



  • Основная мощность: 400 кВт
  • Резервная мощность: 440 кВт

Двигатель: Baudouin 6M26G550/5e2

Генератор: TSS-SA-400(E) SAE 1/14 (М6,17)

Дизельный генератор ТСС АД-400С-Т400-1РМ9

Дизель генератор TBd 550TS серии Premium производится на базе оригинальных двигателей нового поколения французского производителя Baudouin Mouters. Дизельный генератор имеет относительно высокую стоимость приобретения, но обеспечивают низкую стоимость вырабатываемой электроэнергии, что позволяет рекомендовать их для самых важных потребителей, включая непрерывные производства, объекты здравоохранения, финансовый сектор. Генератор TBd 550TS серии Premium – прямой конкурент ведущим мировым маркам дизельных генераторов. Гарантия 36 месяцев (или 2000 моточасов, в зависимости от того, что наступит раньше).

ХАРАКТЕРИСТИКИ



ОБЩИЕ ХАРАКТЕРИСТИКИ

СЕРИЯ TSS Premium
МОЩНОСТЬ НОМИНАЛЬНАЯ, КВТ 400
МОЩНОСТЬ НОМИНАЛЬНАЯ, КВА 500
МОЩНОСТЬ МАКСИМАЛЬНАЯ, КВТ 440
МОЩНОСТЬ МАКСИМАЛЬНАЯ, КВА 550
КОЭФФИЦИЕНТ МОЩНОСТИ 0,8
НАПРЯЖЕНИЕ (В) 400/230
КОЛИЧЕСТВО ФАЗ 3
ЧАСТОТА, ГЦ 50
НОМИНАЛЬНЫЙ ТОК (А) 720
ОБЪЁМ СИСТЕМЫ ОХЛАЖДЕНИЯ (Л) 142
ОБЪЁМ ТОПЛИВНОГО БАКА (Л) 1050
РАСХОД ТОПЛИВА ПРИ 50% МОЩНОСТИ Л/Ч 53.6
РАСХОД ТОПЛИВА ПРИ 75% МОЩНОСТИ Л/Ч 78.4
РАСХОД ТОПЛИВА ПРИ 100% МОЩНОСТИ Л/Ч 104.9
АВТОНОМНАЯ РАБОТА НА 75% НАГРУЗКИ БЕЗ ДОЗАПРАВ (Ч) 13.3
СТЕПЕНЬ АВТОМАТИЗАЦИИ 1 (ручной запуск)
СИСТЕМА АВАРИЙНОЙ ОСТАНОВКИ да
ДАТЧИК УРОВНЯ ТОПЛИВА да
ОТКЛЮЧАТЕЛЬ АКБ да
УСТАНОВЛЕННЫЙ АККУМУЛЯТОР AH/V 2х6СТ190
ИСПОЛНЕНИЕ Открытое
УРОВЕНЬ ШУМА (DB/7М) 90
ГЛУШИТЕЛЬ промышленный
ГАБАРИТЫ РАДИАТОРА (РАСТ. ОТ ПОЛА, В, Ш, ММ) 522, 1500х1764
ГАБАРИТНЫЕ РАЗМЕРЫ (Д;Ш;В; ММ) 3664x1550x2064
МАССА, КГ 3657
РЕСУРС РАБОТЫ ДО КАП. РЕМОНТА (Ч) 32000
ПРОИЗВОДИТЕЛЬ ДВИГАТЕЛЯ Baudouin
КОМПЛЕКТАЦИЯ глушитель, топливный бак, АКБ, ЩУ с цифровой панелью, станция запр. маслом и ОЖ
ВЫСОТА РАМЫ (ММ) 300
НАПРЯЖЕНИЕ БОРТОВОГО ЭЛЕКТРООБОРУДОВАНИЯ, (В) 24

 ДВИГАТЕЛЬ BAUDOUIN

МОДЕЛЬ Baudouin 6M26G550/5e2
МОЩНОСТЬ НОМИНАЛЬНАЯ, КВТ 440
МОЩНОСТЬ МАКСИМАЛЬНАЯ, КВТ 484
КОЛИЧЕСТВО ЦИЛИНДРОВ 6
РАСПОЛОЖЕНИЕ ЦИЛИНДРОВ рядное
ТАКТНОСТЬ ДВИГАТЕЛЯ 4
РАБОЧИЙ ОБЪЁМ ДВИГАТЕЛЯ (Л) 15,9
СИСТЕМА ОХЛАЖДЕНИЯ жидкостное
СИСТЕМА ВПУСКА ВОЗДУХА с турбонаддувом и интеркулером
ТИП ВОЗДУШНОГО ФИЛЬТРА фильтроэлемент
ЧАСТОТА ВРАЩЕНИЯ КОЛЕНВАЛА (ОБ/МИН) 1500
ДИАМЕТР ЦИЛИНДРА (ММ) 150
ХОД ПОРШНЯ (ММ) 150
СТЕПЕНЬ СЖАТИЯ В ЦИЛИНДРАХ 15,7:1
РЕГУЛЯТОР ОБОРОТОВ электронный
НАПРЯЖЕНИЕ БОРТОВОГО ЭЛЕКТРООБОРУДОВАНИЯ, (В) 24
ПУСКОВОЕ УСТРОЙСТВО (СТАРТЕР) электростартер 24В
УДЕЛЬНЫЙ РАСХОД ТОПЛИВА (Г/КВТ*Ч) 200.2
ТИП ТОПЛИВНОГО ФИЛЬТРА одноразовый фильтр
РЕКОМЕНДУЕМЫЙ ТИП МАСЛА SAE 15W40/10W30
ТИП МАСЛЯНОГО ФИЛЬТРА одноразовый фильтр
УДЕЛЬНЫЙ РАСХОД МАСЛА (Г/КВТ*Ч) 0.3
ЁМКОСТЬ МАСЛЯНОЙ СИСТЕМЫ (Л) 50
ВЕНТИЛЯТОР, Ø (ММ), ТИП осевой
УРОВЕНЬ ШУМА (DB/7М) 118.2
ВИД ТОПЛИВА Дизельное
МАССА, КГ 1900
ГАБАРИТНЫЕ РАЗМЕРЫ (Д;Ш;В; ММ) 2260x1220x1545
SAE (МАХОВИК / КАРТЕР МАХОВИКА) SAE1#/14#

 ГЕНЕРАТОР TSS SA

МОДЕЛЬ TSS-SA-400(E) SAE 1/14 (М6,17)
ПОСТОЯННАЯ МОЩНОСТЬ (КВТ) 400
ТИП ГЕНЕРАТОРА бесщёточный, синхронный
СИСТЕМА ВОЗБУЖДЕНИЯ SHUNT
НАПРЯЖЕНИЕ (В) 400/230
ЧАСТОТА ВРАЩЕНИЯ, ОБ/МИН 1500
ЧАСТОТА, ГЦ 50
КОЛИЧЕСТВО ФАЗ 3
КПД, % 93,9
ШАГ ОБМОТКИ 2/3
КОЛИЧЕСТВО ОПОРНЫХ ПОДШИПНИКОВ 1
КЛАСС ЗАЩИТЫ ОБМОТКИ IP21
СТЕПЕНЬ ИЗОЛЯЦИИ H
ФАКТОР МОЩНОСТИ (COS Φ) 0,8
ТОЧНОСТЬ РЕГУЛИРОВКИ НАПРЯЖЕНИЯ (± %) 1
РЕГУЛЯТОР НАПРЯЖЕНИЯ ЕТС-1
МАССА, КГ 1212
ГАБАРИТНЫЕ РАЗМЕРЫ (Д;Ш;В; ММ) 1177х690х957

 КОНТРОЛЛЕР LOVATO

МОДЕЛЬ Контроллер Lovato RGK800
ЯЗЫК ИНТЕРФЕЙСА КОНТРОЛЛЕРА русский
ИНТЕРФЕЙС RS-232 опция
ИНТЕРФЕЙС RS-485 (MODBUS RTU) да
ИНТЕРФЕЙС USB опция
ИНТЕРФЕЙС CAN (J.1939) да
ИНТЕРФЕЙС ETHERNET опция
ВЫБОР РЕЖИМА ИЗМЕРЕНИЯ да
КЛАСС ЗАЩИТЫ IP65
ЧАСТОТА, ГЦ 50 / 60 / 400
ПОТРЕБЛЯЕМАЯ МОЩНОСТЬ, ВТ 4,8
НАПРЯЖЕНИЕ (В) 7 - 33
ФУНКЦИЯ ЗАДЕРЖКИ ЗАПУСКА да
ФУНКЦИЯ ЗАДЕРЖКИ ОСТАНОВА (ДЛЯ ОХЛАЖ. ДВИГАТЕЛЯ) да
ДИАП. ВХ. НАПР. ПЕР. ТОКА ДЛЯ 3-ФАЗ 4-ПРОВОД (В) 30 - 600
СИГНАЛ ТРЕВОГИ - НЕУДАЧНЫЙ ЗАПУСК ДГУ да
СИГНАЛ/ОСТАНОВ ДГУ ОТ ДАТЧИКА ТЕМП ОЖ да
СИГНАЛ/ОСТАНОВ ДГУ ОТ ДАТЧИКА ДАВЛ МАСЛА да
СИГНАЛ/ОСТАНОВ ДГУ ОТ ДАТЧИКА ОБОРОТОВ ДВИГ да
ЗВУКОВОЙ СИГНАЛ ОБЩЕЙ АВАРИИ да
СИГНАЛ ТРЕВОГИ - ОБЩЕЕ ПРЕДУПРЕЖДЕНИЕ да
СИГНАЛ ТРЕВОГИ - ПОКАЗАТЕЛЬ НИЗКОГО УРОВНЯ ТОПЛИВА да
СИГНАЛ ТРЕВОГИ/ОСТАНОВ ДГУ - ОБЩАЯ НЕИСПРАВНОСТЬ да
КОНТРОЛЬ НАПРЯЖЕНИЯ АКБ да
КОНТРОЛЬ НАПРЯЖЕНИЯ ЗАРЯДНОГО ГЕНЕРАТОРА да
ИНДИКАЦИЯ СИЛЫ ТОКА да
ИНДИКАЦИЯ ЧИСЛА ОБОРОТОВ ДВИГАТЕЛЯ да
ЧАСТОТОМЕР да
СЧЕТЧИК ЧАСОВ НАРАБОТКИ да
ИНДИКАЦИЯ ТЕМПЕРАТУРЫ ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ да
ИНДИКАЦИЯ ДАВЛЕНИЯ МАСЛА да
ИНДИКАЦИЯ КОЭФФИЦИЕНТ МОЩНОСТИ (COSΦ) да
ИНДИКАЦИЯ НАПРЯЖЕНИЯ АККУМУЛЯТОРА (В) да
ИНДИКАЦИЯ АКТИВНОЙ МОЩНОСТИ ПО 3Ф. (КВТ) да
ИНДИКАЦИЯ МОЩНОСТИ (КВТ) да
ИНДИКАЦИЯ СУММАРНОЙ АКТИВНОЙ МОЩНОСТИ (КВТ) да
ИНДИКАЦИЯ СУММАРНОЙ РЕАКТИВНОЙ МОЩНОСТИ (КВАР) да
СЧЁТЧИК ВЫРАБОТАННОЙ ЭЛЕКТРОЭНЕРГИИ (КВТ/Ч) да
ИНДИКАЦИЯ ПОСЛЕДОВАТЕЛЬНОСТИ ЧЕРЕДОВАНИЯ ФАЗ да
ОТКЛЮЧЕНИЕ ПО НИЗКОМУ УРОВНЮ МАСЛА да
ИНДИКАЦИЯ УРОВНЯ ТОПЛИВА В БАКЕ да
ЖУРНАЛ СОБЫТИЙ да
ОСТАНОВ ПО НИЗКОМУ НАПРЯЖЕНИЮ да
КОМПЛЕКТАЦИЯ упаковка, крепёж, паспорт, контроллер
МАССА, КГ 1



ОПИСАНИЕ



Дизельный генератор Baudouin мощностью 400 кВт серийно производится на мощностях современного производственного комплекса, надежный и долговечный в эксплуатации, разработан для построения систем основного электроснабжения, номинальной мощностью 400 кВт (500 кВА) и максимальной мощностью 440 кВт (550 кВА). Дизельный генератор TBd 550TS также можно рекомендовать к установке в качестве резервного дизельного генератора на объекты, где недопустимы перебои в энергоснабжении.


ДИЗЕЛЬНЫЕ ГЕНЕРАТОРЫ TBD СЕРИИ PREMIUM ПОСТАВЛЯЮТСЯ ДЛЯ НУЖД ТАКИХ ТРЕБОВАТЕЛЬНЫХ ЗАКАЗЧИКОВ КАК МИНИСТЕРСТВО ОБОРОНЫ РОССИИ, МЧС, МВД, ДЛЯ ВЕДУЩИХ ПРЕДПРИЯТИЙ В ОБЛАСТЯХ СТРОИТЕЛЬСТВА, НЕФТЕГАЗОВОГО СЕКТОРА, ЖКХ И ДРУГИХ  ОТРАСЛЕЙ



Превосходные характеристики дизельных генераторов TBd 550TS складываются из множества факторов, в том числе, выбора самых современных моделей двигателей, особенностей конструкции рамы, свойств синхронных генераторов и многих других.

ДОСТОИНСТВА ДИЗЕЛЬНОГО ГЕНЕРАТОРА TBD С ДВИГАТЕЛЕМ BAUDOUIN

  • Надежность работы и долговечность эксплуатации вследствие применения высококачественных и высокотехнологичных комплектующих и агрегатов.
  • Возможность применения как в качестве основного, так и в качестве резервного источника электроснабжения.
  • Производятся на основе конструкций судовых двигателей.
  • Увеличенный ресурс работы двигателей.
  • Эффективный запуск в холодное время года.
  • Низкий расход топлива и моторного масла.
  • Неприхотливость к качеству российского дизельного топлива.
  • Низкий уровень шума и вибраций.
  • Увеличенная периодичность технического обслуживания, в т.ч. замены фильтров и масла
  • Низкая стоимость расходных материалов.
  • Высококачественные генераторы переменного тока.
  • Современные многофункциональные контроллеры управления ДГУ - Lovato, с многоязычным меню, в т.ч. и на русском языке.
  • Удобный и интуитивно понятный интерфейс управления работой ДГУ.
  • Прочная стальная рама оригинальной конструкции с интегрированным топливным баком.
  • Проведение тестирования каждой ДГУ под нагрузкой перед отправкой заказчику продолжительностью не менее 2-х часов.
  • Собственное производство и конструкторский отдел позволяют вносить существенные изменения в конструкцию ДГУ.
  • Соответствие современным требованиям в области содержания вредных веществ в отработавших газах.
  • Соответствие российским и международным стандартам.
  • Увеличенная гарантия сроком до 3 лет, либо 2000 моточасов наработки, в зависимости от того, что наступит раньше.


Двигатель Baudouin 6M26G550/5e2


  • производитель - французская компания Moteurs Baudouin;
  • максимальная мощность 484 кВт;
  • 6 цилиндров, рядное расположение цилиндров;
  • система впуска воздуха с турбонаддувом и интеркулером;
  • 15,9 литра - рабочий объём двигателя;
  • электронный регулятор оборотов;
  • рекомендуемый тип моторного масла SAE 15W40/10W30;
  • конструкция двигателя обеспечивает минимальный уровень шума;
  • 2000 моточасов стендовых испытаний;
  • увеличенные масляные каналы;
  • оптимизированный процесс сгорания топлива и улучшенная смазка рабочих деталей двигателя;
  • стандартный интервал замены масла 500 моточасов;
  • наработка до капитального ремонта 13000 моточасов.



Синхронный генератор TSS-SA-400

  • синхронный генератор, произведен по американской технологии Stamford;
  • постоянная мощность 400 кВт;
  • система возбуждения SHUNT - самовозбуждение;
  • КПД 94%;
  • класс изоляции/степень защиты H/IP23.


Система управления дизельным генератором TBd 550TS

В качестве базового исполнения, дизель генераторы серии TSS Premium оснащаются итальянскими контроллерами управления Lovato RGK-800. Контроллеры Lovato были спроектированы с учетом всех последних достижений науки и техники с целью применения на генераторных установках с функцией контроля напряжения в сети электроснабжения. Основные параметры:


  • вывод на экран основных технических параметров ДГУ;
  • многоязычный интерфейс, включая русский, для управления работой ДГУ;
  • возможность подключения к нему модулей расширения серии EXP, для решения различных энергетических задач.


По желанию заказчика ДГУ этой серии могут оснащаться контроллерами производства SmartGen, ComAp, DeepSea и других производителей.


СООТВЕТСТВИЕ РОССИЙСКИМ И МЕЖДУНАРОДНЫМ СТАНДАРТАМ

Сертификат соответствия таможенного союза EAC C-RU.АУ05.B.05307. Соответствуют техническим регламентам таможенного союза: 004/2011 «О безопасности низковольтного оборудования» и 020/2011 «Электромагнитная совместимость технических средств» и международному стандарту ISO 9001:2011



ГАРАНТИЯ И СЕРВИСНОЕ ОБСЛУЖИВАНИЕ



  • На дизель генераторные установки серии Premium на базе двигателей Baudouin установлен гарантийный срок эксплуатации сроком 3 года с даты поставки, либо наработка 2000 моточасов, в зависимости от того, какое событие наступит раньше
  • Всегда в наличии запасные части и расходные материалы
  • Наличие обширной сети партнерских сервисных центров, представленной в различных регионах России, позволяет быстро и своевременно выполнять сервисное обслуживание дизельного генератора TBd



ВОЗМОЖНЫЕ ВАРИАНТЫ КОДОВОГО НАИМЕНОВАНИЯ МОДЕЛИ

Дизельный генератор ТСС АД-400С-Т400-1РМ9 (АД400-Т400, АД400С-Т400);


ВОЗМОЖНЫЕ ВАРИАНТЫ КОДОВОГО НАИМЕНОВАНИЯ МОДЕЛИ

Дизельный генератор TBd 550TS (Дизельный генератор ТСС АД-400С-Т400-1РМ9)


РАСШИФРОВКА КОДОВОГО ОБОЗНАЧЕНИЯ МОДЕЛИ

Основные
Производитель  ТСС
Страна производительРоссия
  • Цена: Цену уточняйте
