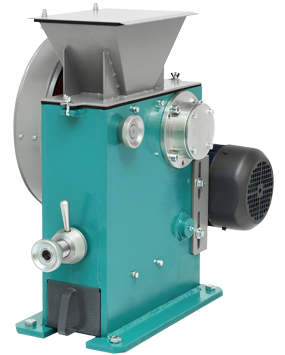

ДРОБИЛКА ЩЕКОВАЯ ЛАБОРАТОРНАЯ ЩД 6

ОТРАСЛИ ПРИМЕНЕНИЯ

Горнодобывающая

Металлургическая

Строительная

Химическая

Фармацевтическая

ПРИМЕРЫ ПРИМЕНЕНИЯ:

Ферросплавы, руды, шлаки, гранит, мрамор, известняк, уголь, кокс, стекло, керамика, опал.

ХАРАКТЕРИСТИКИ

ПРЕИМУЩЕСТВА

ЭФФЕКТИВНОСТЬ ДРОБЛЕНИЯ

Сопряжение зубьев щек «зуб-впадина» обеспечивает высокую производительность дробления.

УДОБСТВО ОЧИСТКИ

Быстросъемный загрузочный бункер. Наличие технологического отверстия в корпусе для продувки дробилки.

БЕЗОПАСНОСТЬ ОБСЛУЖИВАНИЯ

Все вращающиеся детали и узлы закрыты кожухами. Крышка загрузочного бункера снижает вероятность вылета частиц материала

МАЛЫЕ ГАБАРИТЫ

Небольшие размеры и вес дробилки позволяют ее использовать в качестве настольного оборудования.

УДОБСТВО РЕГУЛИРОВКИ

Применение упорной резьбы (взамен метрической) снижает вероятность заклинивания регулировочного узла. Шаг резьбы 3 мм позволяет быстро изменять зазор между щеками. Контргайка обеспечивает надежную фиксацию заданного зазора.

ПРИЕМНАЯ ЕМКОСТЬ

Дополнительная комплектация опорной тумбой с приемной емкостью объемом 10 л.

КАЧЕСТВЕННЫЕ ЗАПЧАСТИ

Подвижная и неподвижная щеки изготовлены из высокопрочного серого чугуна ЧХ16М2 и взаимозаменяемы. Футеровочные брони и клинья изготовлены из износостойкой стали 65Г. Возможно изготовление щек из карбида вольфрама WC, что повышает их ресурс в несколько раз и позволяет дробить более твердые материалы.

КОМПЛЕКТАЦИЯ СОКРАТИТЕЛЕМ

Одновременное дробление и сокращение за счет объединения Щековой дробилки ЩД 6 и Сократителя СА в единый технологический комплекс Дробильно-сократительный агрегат ДСА на базе ШД 6 исключает этап перегрузки пробы, что снижает степень пыления и повышает производительность работы.

КОМПЛЕКТ ЛОТКОВ

Дробильно-сократительный агрегат укомплектован несколькими типами лотков:

• 3 лотка на 1/4 пробы;
• 1 лоток на 1/8 пробы;
• 1 лоток с перегородкой, обеспечивающий плавную регулировку степени сокращения от 1/8 до 1/80 от общего объема пробы.

Допускается комплектация лотками иного объема по спецзаказу.

ОПИСАНИЕ УСТРОЙСТВА

ЩД 6 - щековая дробилка со сложным качанием щеки, разрушение материала в которой происходит за счет деформаций сжатия и сдвига. Крупность дробленого материала определяется зазором между щеками в нижней части (разгрузочной щелью) и физическими свойствами материала.

В состав дробилки входят: загрузочный бункер, корпус, смонтированные в нем основание и шатун, приемная емкость и электродвигатель.

Внутри корпуса расположены две щеки: неподвижная, закрепленная на основании и подвижная - на шатуне. Основание подвешено на оси, а его положение в нижней части определяется регулировочным устройством. Винт регулировочного устройства упирается в основание через упор со срезным штифтом, предохраняющим дробилку от поломки при попадании недробимого тела.

Крутящий момент от электродвигателя передается через ременную передачу на эксцентриковый вал, на котором смонтирован шатун с подвижной щекой.

Принцип работы

Материал подается в загрузочный бункер, откуда поступает в рабочее пространство между щеками. Верхняя поверхность щек ребристая, что позволяет увеличить удельное давление на частицы дробимого материала в зоне предварительного дробления. Нижние гладкие поверхности щек образуют параллельную зону – зону доизмельчения, в которой обеспечивается получение продукта требуемой крупности.

При вращении эксцентрикового вала подвижная щека перемещается относительно неподвижной, обеспечивая дробление и разгрузку материала - при сближении щек материал измельчается, при отходе подвижной щеки перемещается в дробилке и разгружается.

Продукт дробления собирается в приемную емкость, расположенную под зоной разгрузки.

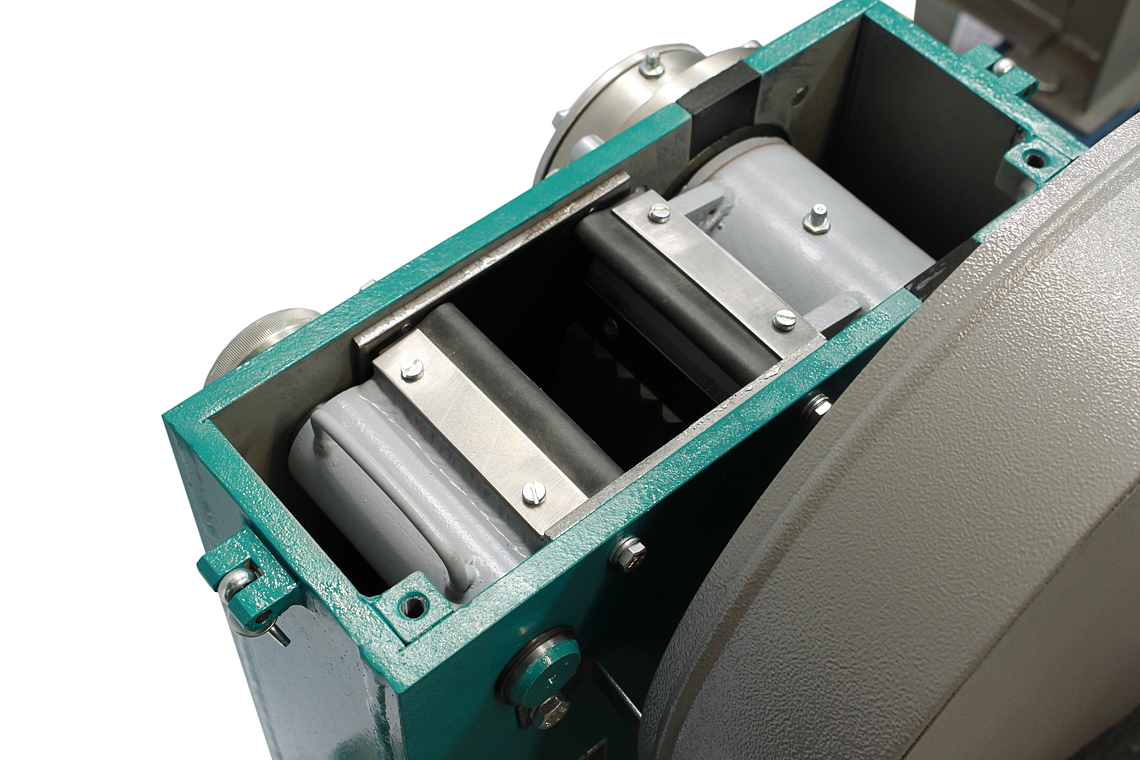

Рабочая зона ЩД 6

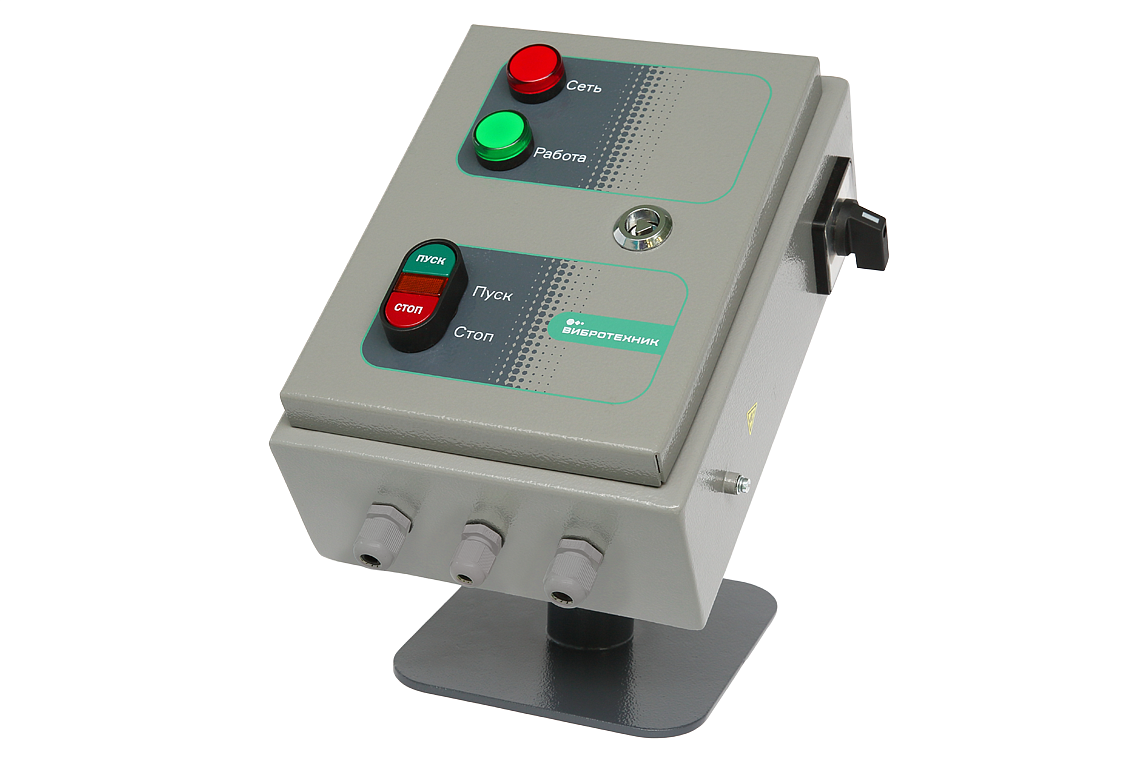

Пульт управления ЩД 6

Совки загрузочные объемом 1,2 л

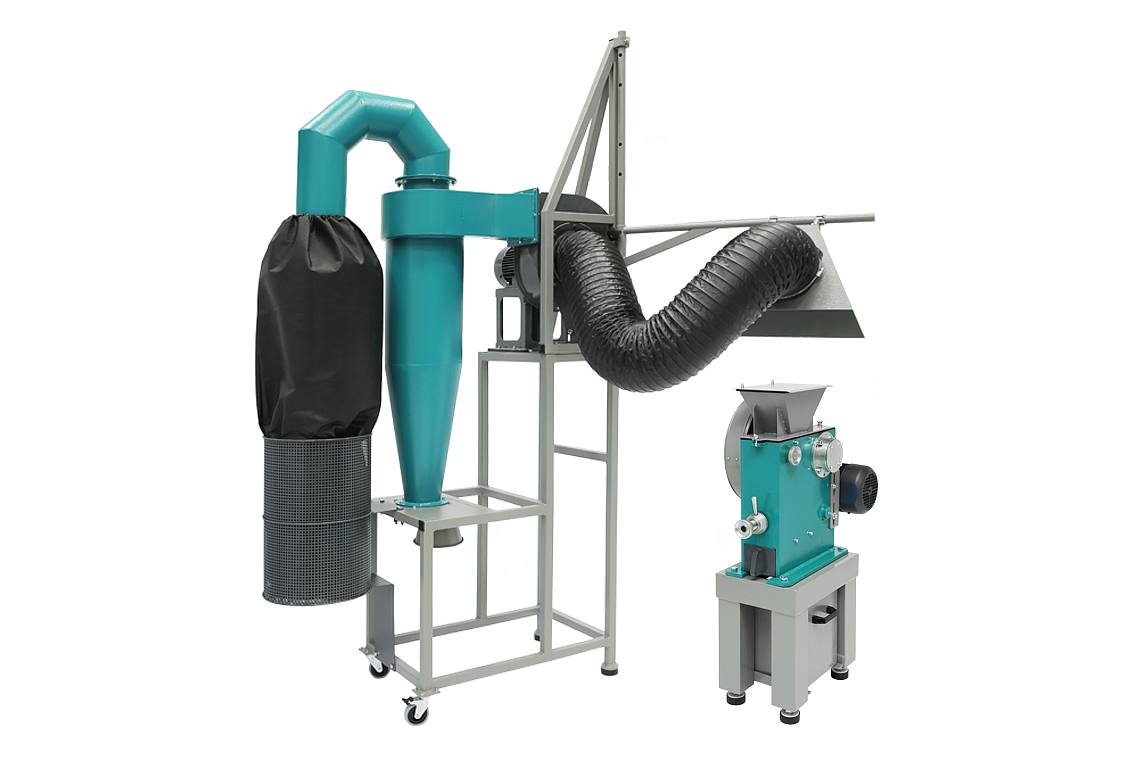

ЩД 6 на опорной тумбе с БПУ с зонтом

ВАРИАНТЫ ИСПОЛНЕНИЯ

• Изготовление загрузочного бункера, приемной емкости и футеровочных броней из нержавеющей стали марки 12Х18Н10Т (аналог DIN 1.4541).
• Дополнительная комплектация патрубком для продувки.
• Дополнительная комплектация Блоком пылеулавливания БПУ с зонтом.
• Дополнительная комплектация проходной воронкой, приемной емкостью объемом 10 л и опорной тумбой.
• Изготовление с щеками из карбида вольфрама.

СПЕЦИСПОЛНЕНИЯ:

• ЩД 6 с двигателем во взрывозащищенном исполнении
• Изготовление с электродвигателем мощностью 1,5 кВт

Базовый комплект:

Дробилка щековая ЩД 6 в сборе -  2 540 000 тг с НДС.

Рекомендуемый комплект:

- Базовый комплект;
- Тумба ЩД 6 с приёмной ёмкостью (10 л)
- Пульт управления МПУ3-02;
- Стойка МПУ;
- Щека чугун ИЧХ16М2/ИЧХ28Н2 (2 шт.);
- Клин (2 шт.);
- Броня (2 шт.);
- Срезной штифт (10 шт.);
- Совок загрузочный (большой);
- Дополнительная приемная ёмкость;
- Тара и упаковка.

Дробилка щековая ЩД 6 (рекомендуемый комплект) -  3 598 500 тг с НДС
