ДРОБИЛКА ВАЛКОВАЯ ДВГ 200Х125

ПРЕИМУЩЕСТВА

ЭФФЕКТИВНОСТЬ ДРОБЛЕНИЯ

Эффективный захват частиц материала за счет различной частоты вращения валков.

ФТОРОПЛАСТОВЫЕ НАКЛАДКИ

Боковые стенки камеры дробления защищены фторопластовыми накладками.

УДОБСТВО ОБСЛУЖИВАНИЯ

Загрузочный бункер крепится откидными болтами. Приемная емкость фиксируется эксцентриковыми прижимами.

РАВНОМЕРНЫЙ ЗАЗОР

Регулировочный механизм позволяет выставить необходимую величину зазора между валками и обеспечить его равномерность.

БЕЗОПАСНОСТЬ ЭКСПЛУАТАЦИИ

Концевой микровыключатель исключает запуск без загрузочного бункера. Все вращающиеся детали и узлы закрыты кожухами.

КОМПЛЕКТАЦИЯ ПИТАТЕЛЕМ

Дополнительная комплектация Питателями вибрационными ПГ 1 или ПГ 2 обеспечивает:

• точную регулировку и увеличение производительности (до 20%);
• снижение износа рабочих органов;
• снижение уровня пыления;
• разгрузку оператора.

КОМПЛЕКТАЦИЯ ПУЛЬТОМ УПРАВЛЕНИЯ

Пульт управления предназначен для запуска и остановки оборудования и обеспечивает:

• автоматическое отключение питания при превышении максимального значения тока или коротком замыкании;
• защиту оператора от поражения током;
• защиту электродвигателя от перегрузки.

ПРУЖИННЫЙ БЛОК

Блок пружин предохраняет дробилку от поломок при попадании недробимого тела, а регулировка усилия поджатия снижает степень пере - или недоизмельчения дробимого материала.

КАЧЕСТВЕННЫЕ ЗАПЧАСТИ

Валки изготовлены из закаленной инструментальной стали 65Г. Комплектация специальным ключом для замены валков.

ОПИСАНИЕ УСТРОЙСТВА

Принцип действия валковой дробилки основан на истирании (одновременной деформации сжатия и сдвига) материала между вращающимися навстречу друг другу валками. Крупность продукта дробления определяется зазором между валками, усилием поджатия пружин и физическими свойствами материала.

В состав дробилки лабораторной входят: загрузочный бункер, рама, валки, регулировочный механизм, блок пружин, приемная емкость и электродвигатели. На раме закреплены корпуса валков. Один из валков установлен через блок пружин, а второй - через регулировочный механизм. Крутящий момент от электродвигателей передается на валки через ременные передачи с различным передаточным  числом.

Принцип работы

Материал подается в воронку загрузочного бункера, откуда поступает на вращающиеся навстречу друг другу валки. Между валками частица получает однократное «точечное» воздействие и проходит в зону разгрузки.

При попадании между валками недробимого тела оно отжимает валок на пружинах и проходит в приемную емкость, чем предотвращается поломка дробилки.

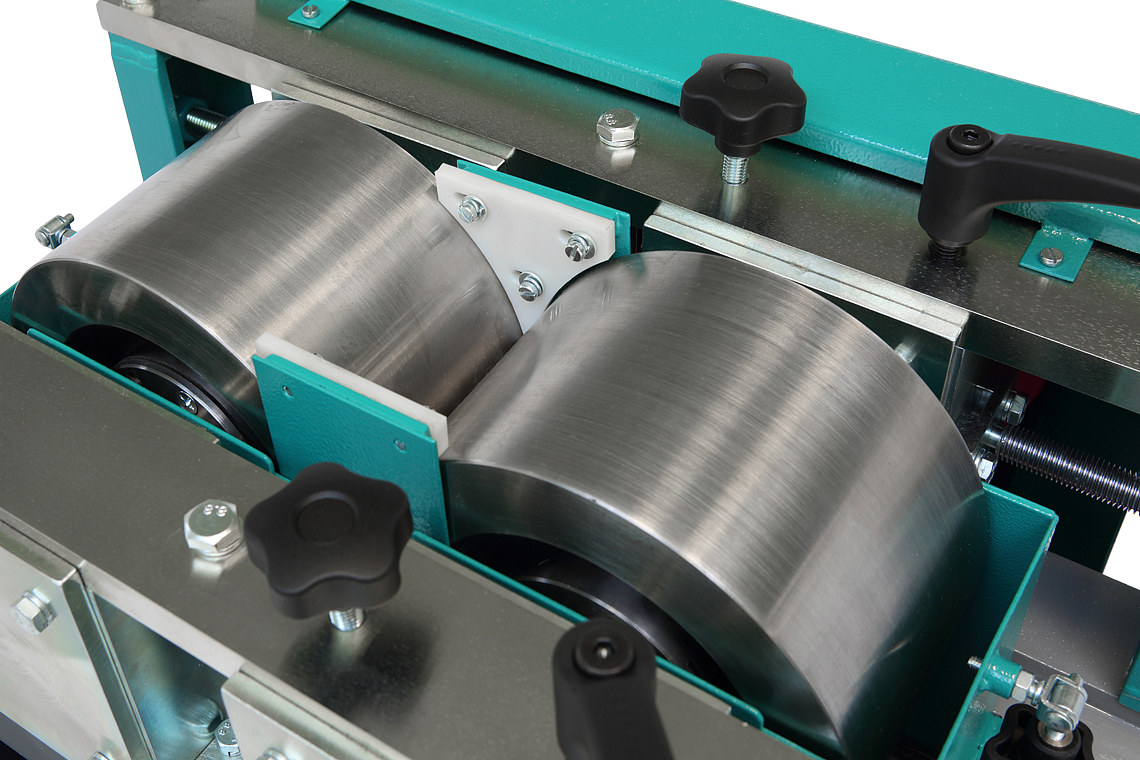

Валки и фторопластовые накладки

Устройство регулировки подвижного валка

Маховичек и рукоятка устройства регулировки

Загрузочные совки объемом 1,2 л.

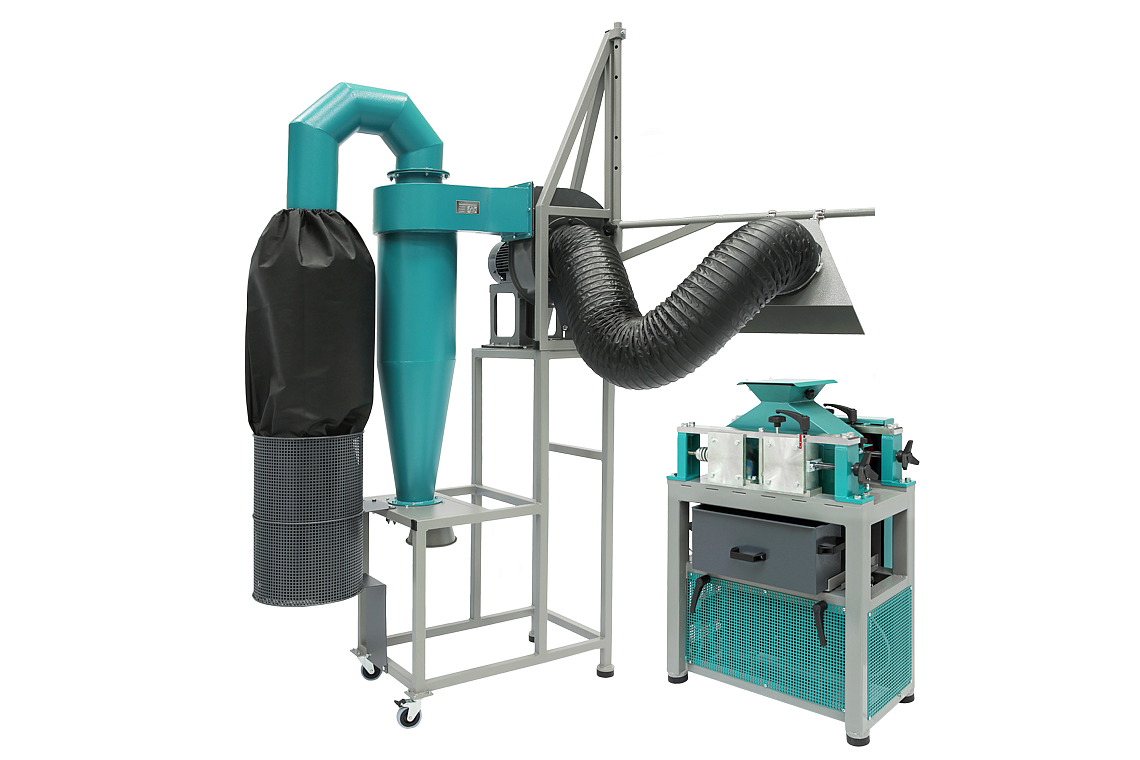

Дробилка валковая ДВГ 200х125 с БПУ с зонтом

ВАРИАНТЫ ИСПОЛНЕНИЯ

• Дополнительная комплектация Питателями вибрационными ПГ 1 или ПГ 2;
• Дополнительная комплектация шибером для подключения к Блоку пылеулавливания БПУ или комплектация Зонтом с БПУ.

СПЕЦИСПОЛНЕНИЯ:

• ДВГ с двигателями во взрывозащищенном исполнении.
