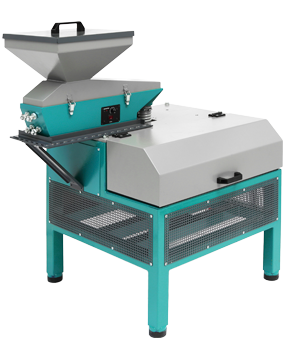

СОКРАТИТЕЛЬНЫЙ АГРЕГАТ С ПИТАТЕЛЕМ ПГ 1
ОТРАСЛИ ПРИМЕНЕНИЯ
Горнодобывающая
Металлургическая
Строительная
Химическая
ПРИМЕРЫ ПРИМЕНЕНИЯ:
Ферросплавы, руды, пластик, металлические порошки и полимерные вещества.
ХАРАКТЕРИСТИКИ
ПАРАМЕТРЫ | ЗНАЧЕНИЯ |
---|---|
Объем бункера, дм3 | 9 |
Полный / полезный объем лотков, л | 16/10 |
Крупность материала, мм, не более | 5 |
Амплитуда колебаний лотка, мм, не более | 0,2 |
Степень сокращения | от 1/2 до 1/80 |
Производительность, кг/ч, не более* | 400 |
Напряжение питания, 50 Гц, В | 380 |
Мощность мотор-редуктора САМа, кВт | 0,18 |
Ток потребляемый питателем, А, не более | 0,4 |
Габаритные размеры, мм (Длина х Ширина х Высота) | 695х905х1115 |
Масса с МПУ, кг | 140 |
Материал бункера и патрубка ПГ | Нержавеющая сталь AISI 304 |
Материал раздающего лотка и приёмной ёмкости | Нержавеющая сталь AISI 304 |
Модель пульта управления | МПУ3-11 |
*Зависит от плотности материала
ПРЕИМУЩЕСТВА
ТОЧНОСТЬ СОКРАЩЕНИЯ
Питатель обеспечивает равномерную регулируемую подачу материала из бункера через разгрузочный патрубок. Равномерное вращение лотков сократителя гарантирует точность сокращения.
БЕЗОПАСНОСТЬ РАБОТЫ
Боковыми панелями сократителя ограничен доступ к вращающимся элементам. Концевой микровыключатель исключает запуск сократителя с открытой крышкой. В открытом положении крышка надежно фиксируется стойкой.
ИСКЛЮЧЕНИЕ ЗАРАЖЕНИЯ ПРОБЫ
Бункер, лоток и патрубок питателя, а также лоток сократителя с регулируемой степенью сокращения изготовлены из нержавеющей стали 12Х18Н10Т (AISI 321).
РЕГУЛИРОВКА СТЕПЕНИ СОКРАЩЕНИЯ
Лоток с подвижной перегородкой обеспечивает плавную регулировку степени сокращения от 1/8 до 1/80 от общего объема пробы.
КОМПЛЕКТАЦИЯ ЛОТКАМИ
Сократительный агрегат укомплектован несколькими типами лотков:
- 3 лотка на 1/4 пробы;
- 1 лоток на 1/8 пробы;
- 1 лоток на 1/8 пробы с регулируемой степенью сокращения.
Допускается комплектация лотками иного объема по спецзаказу.
ИСКЛЮЧЕНИЕ ПОТЕРЬ ПРОБЫ
Защелки на торцах лотков, а также их плотная установка на вращающемся диске исключают просыпание пробы мимо лотков.
КОМПЛЕКТАЦИЯ ПУЛЬТОМ УПРАВЛЕНИЯ
Пульт управления предназначен для запуска и остановки оборудования и обеспечивает:
- автоматическое отключение питания при превышении максимального значения тока или при коротком замыкании;
- защиту оператора от поражения током;
- защиту электродвигателя от перегрузки.
Пульт управления исключает запуск питателя при выключенном сократителе.
ОПИСАНИЕ УСТРОЙСТВА
Агрегат СА с ПГ состоит из трех частей: Питателя ПГ 1, кронштейна и сократителя. Питатель установлен на кронштейне и соединен с сократителем гибким шлангом, через который материал попадает в пробоприемники сократителя.
Сократитель состоит из пробосборника, пробоприемников (лотков), мотор-редуктора и вала. Мотор-редуктор передает вращение пробосборнику, в котором установлены пять съемных лотков. Три лотка имеют одинаковый объем - по 1/4 части исходной пробы. Два лотка имеют объем по 1/8 части исходной пробы, при этом в одном из них установлен отсекатель, который делит его на две доли, обеспечивая сокращение пробы от 1/8 до 1/80. Регулируемый лоток изготавливается из нержавеющей стали. Лотки соединяются через защелки, что повышает представительность сокращенной пробы.
Принцип работы
Загруженная в бункер проба равномерно подается с лотка питателя через патрубок в пробоприемники сократителя. Так как скорость вращения пробосборника постоянна, проба распределяется по лоткам пропорционально их объему.

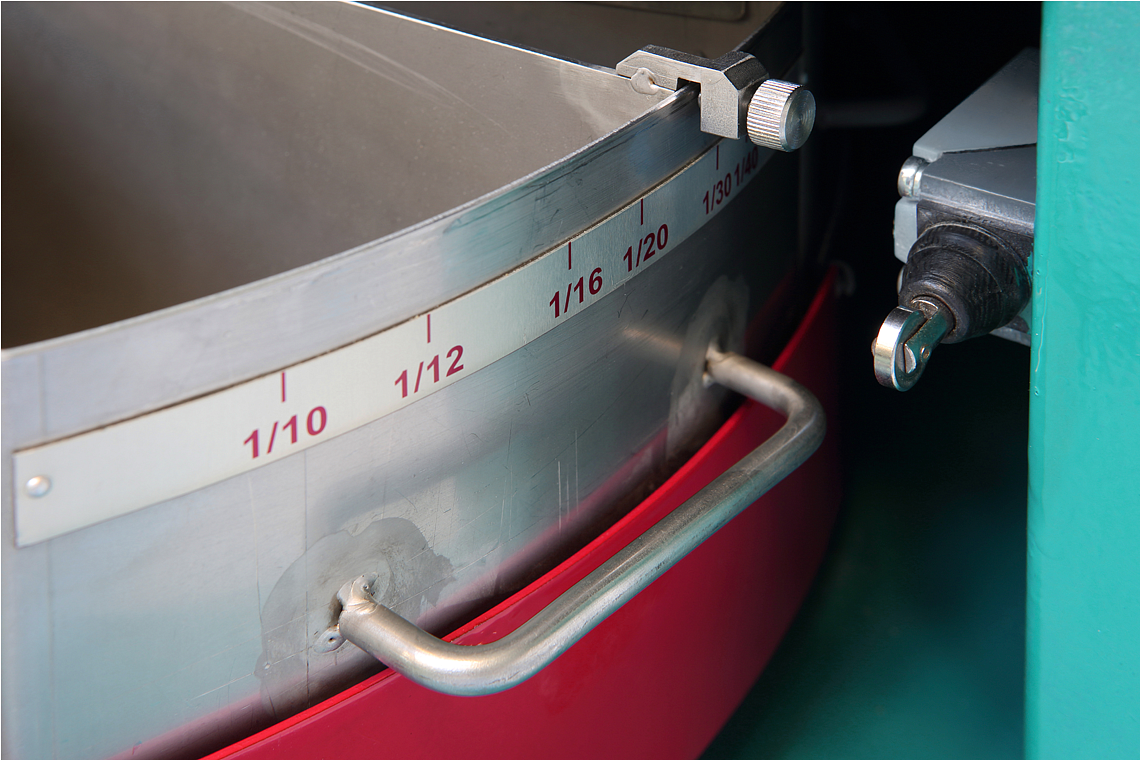

Регулируемый лоток
Сократитель с открытой крышкой
Лотки объемом 1/4 и 1/8 пробы

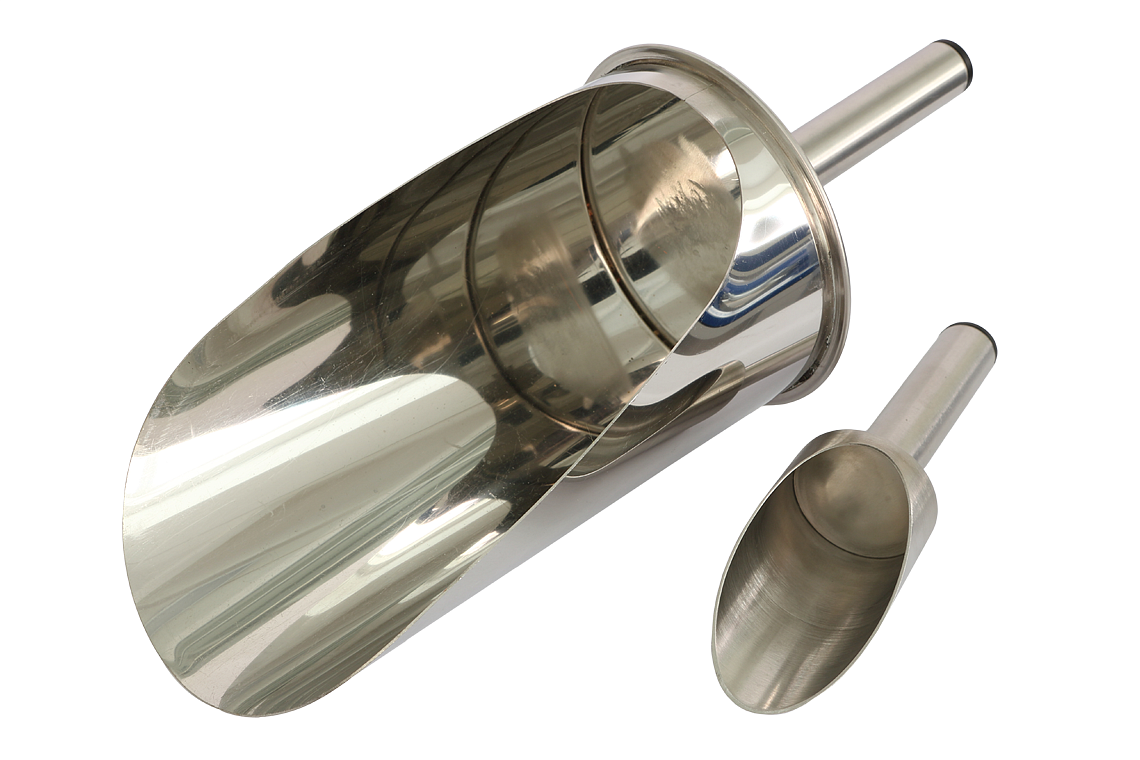

Загрузочные совки объемом 0,07 л и 1,2 л
Основные атрибуты | |
---|---|
Производитель | Вибротехник |
Страна производитель | Россия |
Пользовательские характеристики | |
Гарантийный срок | 12 мес |
- Цена: Цену уточняйте
