ДРОБИЛЬНО-СОКРАТИТЕЛЬНЫЙ АГРЕГАТ НА БАЗЕ ЩД 6

ОТРАСЛИ ПРИМЕНЕНИЯ

Горнодобывающая

Металлургическая

Строительная

Химическая

ПРИМЕРЫ ПРИМЕНЕНИЯ:

Ферросплавы, руды, шлаки, гранит, мрамор, известняк, уголь, кокс, стекло, керамика, опал.

ХАРАКТЕРИСТИКИ

ПРЕИМУЩЕСТВА

ЭФФЕКТИВНОСТЬ ДРОБЛЕНИЯ

Сопряжение зубьев щек «зуб-впадина» обеспечивает высокую производительность дробления.

ОДНОВРЕМЕННОЕ ДРОБЛЕНИЕ И СОКРАЩЕНИЕ

Объединение щековой дробилки ЩД 6 и Сократителя СА в единый технологический комплекс исключает этап перегрузки пробы, что снижает степень пыления и повышает производительность работы.

БЕЗОПАСНОСТЬ РАБОТЫ

Боковыми панелями сократителя ограничен доступ к вращающимся элементам. Концевой микровыключатель исключает запуск сократителя с открытой крышкой. В открытом положении крышка надежно фиксируется стойкой.

РЕГУЛИРОВКА СТЕПЕНИ СОКРАЩЕНИЯ

Лоток с подвижной перегородкой обеспечивает плавную регулировку степени сокращения от 1/8 до 1/80 от общего объема пробы.

КОМПЛЕКТАЦИЯ ЛОТКАМИ

Сократительный агрегат укомплектован несколькими типами лотков:

• 3 лотка на 1/4 пробы;
• 1 лоток на 1/8 пробы;
• 1 лоток на 1/8 пробы с регулируемой степенью сокращения.

Допускается комплектация лотками иного объема по спецзаказу.

ИСКЛЮЧЕНИЕ ПОТЕРЬ ПРОБЫ

Защелки на торцах лотков, а также их плотная установка на вращающемся диске исключают просыпание пробы мимо лотков.

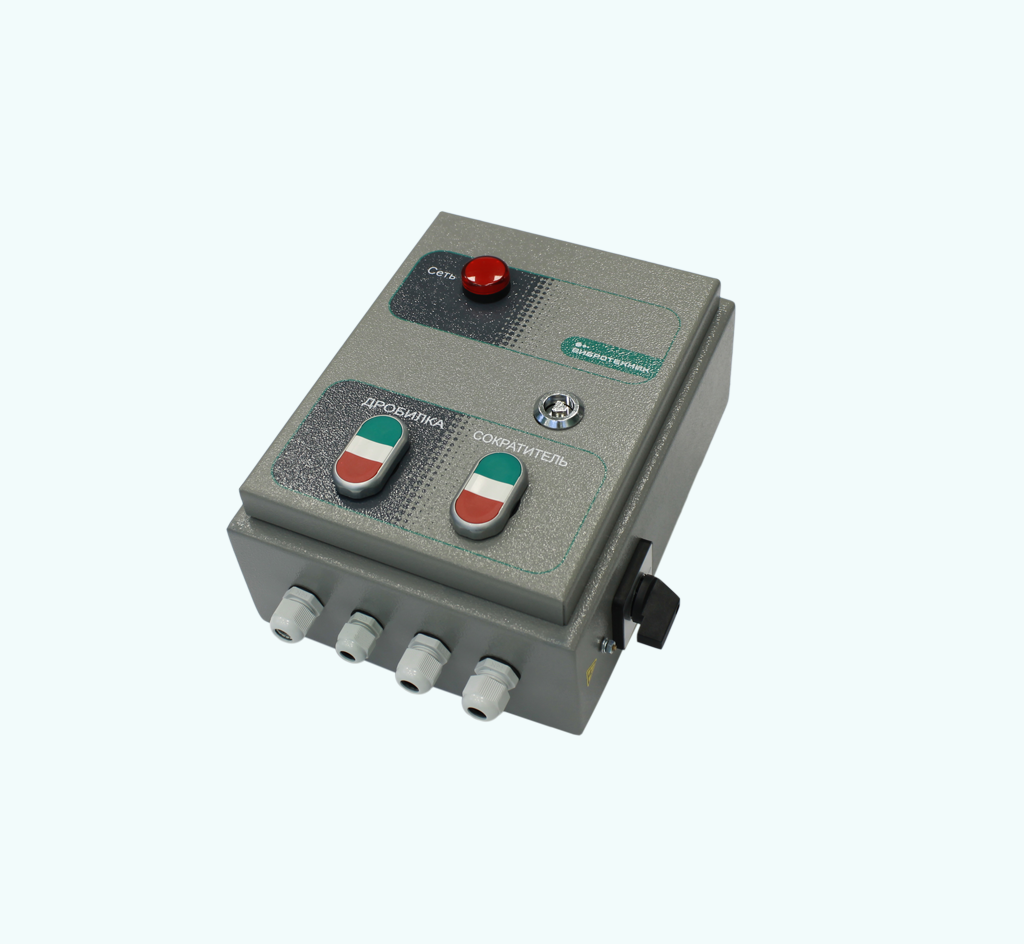

КОМПЛЕКТАЦИЯ ПУЛЬТОМ УПРАВЛЕНИЯ

Пульт управления предназначен для запуска и остановки оборудования и обеспечивает:

• автоматическое отключение питания при превышении максимального значения тока или при коротком замыкании;
• защиту оператора от поражения током;
• защиту электродвигателя от перегрузки.

Пульт управления исключает запуск щековой дробилки при выключенном сократителе.

ОПИСАНИЕ УСТРОЙСТВА

Агрегат ДСА на базе ЩД 6 состоит из двух частей: дробилки и сократителя. Дробилка установлена на верхней плите сократителя. Из зоны разгрузки дробилки материал поступает в пробоприемник сократителя через разгрузочную воронку.

Сократитель состоит из пробосборника, пробоприемников (лотков), мотор-редуктора и вала. Мотор-редуктор передает вращение пробосборнику, в котором установлены пять съемных лотков. Три лотка имеют одинаковый объем - по 1/4 части исходной пробы. Два лотка имеют объем по 1/8 части исходной пробы, при этом в одном из них установлен отсекатель, который делит его на две доли, обеспечивая сокращение пробы от 1/8 до 1/80. Регулируемый лоток изготавливается из нержавеющей стали. Лотки соединяются через защелки, что повышает представительность сокращенной пробы.

Принцип работы

Загруженная в бункер проба измельчается в дробилке, после чего через разгрузочную воронку попадает в пробоприемники сократителя. Так как скорость вращения пробосборника постоянна, проба распределяется по лоткам пропорционально их объему.

Регулируемый лоток

Сократитель с открытой крышкой

Лотки объемом ¼ и 1/8 пробы

Загрузочные совки объемом 1,2 л
