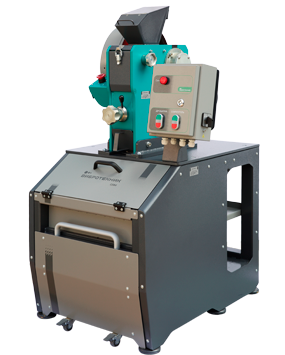

ДРОБИЛЬНО-СОКРАТИТЕЛЬНЫЙ АГРЕГАТ НА БАЗЕ ЩД 6М

ОТРАСЛИ ПРИМЕНЕНИЯ

Горнодобывающая

Металлургическая

Строительная

Химическая

Фармацевтическая

ПРИМЕРЫ ПРИМЕНЕНИЯ:

Ферросплавы, руды, шлаки, гранит, мрамор, известняк, уголь, кокс, стекло, керамика, опал.

ХАРАКТЕРИСТИКИ

ПРЕИМУЩЕСТВА

ОДНОВРЕМЕННОЕ ДРОБЛЕНИЕ И СОКРАЩЕНИЕ

Объединение Щековой дробилки ЩД 6М и Сократителя САМ в единый технологический комплекс исключает этап перегрузки пробы, что снижает пыление и повышает производительность работы.

ЭФФЕКТИВНОСТЬ ДРОБЛЕНИЯ

Сопряжение зубьев щек «зуб-впадина» обеспечивает высокую производительность дробления.
Максимальная крупность исходного материала – 50 мм.
Компактный электродвигатель мощностью 1,1 кВт.
Использование срезного штифта в механизме регулировки зазора между щеками предохраняет механизм дробилки от поломки при попадании в рабочую зону недробимого тела.

ТОЧНОСТЬ СОКРАЩЕНИЯ

Равномерное вращение патрубка сократителя гарантирует точность сокращения.

БЕЗОПАСНОСТЬ РАБОТЫ

Боковыми панелями сократителя ограничен доступ к вращающимся элементам. Концевые микровыключатели исключают запуск дробилки с откинутым загрузочным бункером и сократителя с открытой крышкой. Аварийная «Стоп-кнопка» для экстренной остановки работы.

РЕГУЛИРОВКА СТЕПЕНИ СОКРАЩЕНИЯ

Лоток с подвижной перегородкой обеспечивает плавную регулировку степени сокращения от 10% до 1% общего объема пробы.

ПРИЕМНАЯ ЕМКОСТЬ

Разгрузка остатков пробы в приемную емкость, а не в лотки. Выкатная тележка обеспечивает удобство разгрузки материала из приемной емкости.

РАЗЛИЧНЫЕ ЛОТКИ

Комплектация четырьмя типами лотков:

• 25% пробы;
• 10% пробы;
• 5% пробы;
• лоток с регулируемой степенью сокращения от 10% до 1% исходной пробы.

Возможно изготовление лотков других размеров.

КОМПЛЕКТАЦИЯ ПУЛЬТОМ УПРАВЛЕНИЯ

Пульт управления предназначен для запуска и остановки оборудования и обеспечивает:

• автоматическое отключение питания при превышении максимального значения тока или при коротком замыкании;
• защиту оператора от поражения током;
• защиту электродвигателя от перегрузки.

Пульт управления исключает запуск дробилки при выключенном сократителе.

ОПИСАНИЕ УСТРОЙСТВА

Агрегат САМ с ЩД 6М состоит из двух частей: Дробилки щековой ЩД 6М и Сократителя САМ. На плите сократителя установлена ЩД 6М и ее зона разгрузки замыкается разгрузочной воронкой, через которую материал попадает во вращающийся патрубок сократителя.

Сократитель состоит из рамы, плиты, мотор-редуктора, патрубка, лотков, пробоприемника и приемной емкости на выкатной тележке. Мотор-редуктор передает вращение патрубку, через который проба попадает в лотки и пробоприемник. Лотки предназначены для сбора сокращенной пробы, а из пробоприемника остатки пробы собираются в приемной емкости. Размещение приемной емкости на выкатной тележке обеспечивает удобство выгрузки остатков пробы.

Принцип работы

Загруженная в бункер проба измельчается в дробилке, после чего через разгрузочную воронку попадает на вращающийся патрубок сократителя, из которого попадает в лотки или пробоприемник. Проба из пробоприемника разгружается в приемную емкость. После окончания процессов дробления и сокращения крышка сократителя может быть открыта и лотки с сокращенной пробой извлечены.

Так как скорость вращения патрубка постоянна, проба распределяется по пробоприемнику и лоткам пропорционально занимаемому ими площади. В пробоприемник можно установить один или несколько лотков в зависимости от решаемой технологической задачи.

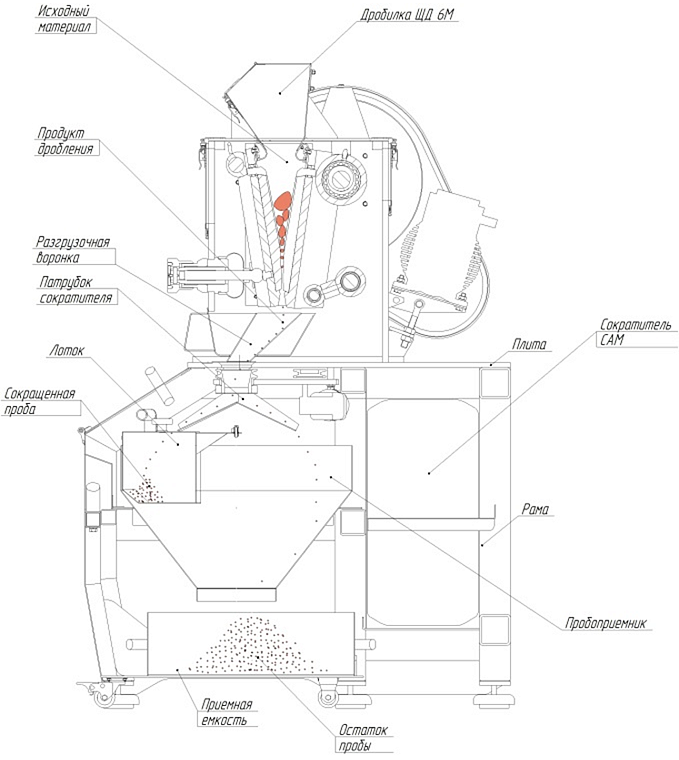

Устройство ДСА на базе ЩД 6М

Пробоприемник сократителя с лотком на 25%

Загрузочные совки 1,2 л
