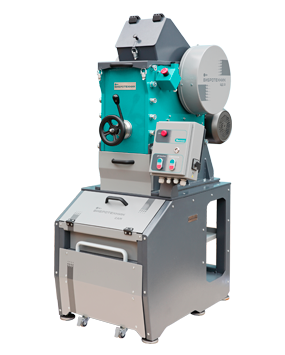

ДРОБИЛЬНО-СОКРАТИТЕЛЬНЫЙ АГРЕГАТ НА БАЗЕ ЩД 15
ОТРАСЛИ ПРИМЕНЕНИЯ
Горнодобывающая
Металлургическая
Строительная
Химическая
ПРИМЕРЫ ПРИМЕНЕНИЯ:
Ферросплавы, руды, шлаки, гранит, мрамор, известняк, уголь, кокс, стекло, керамика, опал.
ХАРАКТЕРИСТИКИ
ПАРАМЕТРЫ | ЗНАЧЕНИЯ |
---|---|
Технологические параметры | |
Средний размер частиц продукта дробления при минимальном зазоре между щеками, мм | 0,5-0,8 |
Размер частиц продукта дробления при минимальном зазоре между щекам, мм | 90%<1,0 |
Крупность исходного материала дробилки, мм, не более* | 110 |
Твердость исходного материала, не более | 7 ед. по Моосу |
Технические параметры | |
Размеры загрузочного окна бункера, мм | 160х245 |
Размер загрузочного окна зоны дробления, мм | 150х250 |
Диапазон регулировки зазора между щеками, мм | 1-40 |
Степень сокращения | от 1/2 до 1/100 |
Напряжение питания, 50 Гц, В | 380 |
Мощность электродвигателя дробилки, кВт | 5,5 |
Мощность мотор-редуктора сократителя, Вт | 70 |
Полный/полезный объем приемной емкости на выкатной тележке, л | 19/12,5 |
Габаритные размеры, мм (Длина х Ширина х Высота) | 1110х760х1605 |
Масса, кг | 665 |
Материал щеки - чугун/сталь | ЧХ16М2/20Х13 |
Твердость щеки - чугун/сталь | 52-55 HRc/ 31-32 HRc |
Материал брони - инструментальная сталь | 65Г |
Твердость брони, HRc | 31-32 |
Модель пульта управления | СМПУ-09 |
*Зависит от физических свойств материала и величины разгрузочной щели.
ПРЕИМУЩЕСТВА
ОДНОВРЕМЕННОЕ ДРОБЛЕНИЕ И СОКРАЩЕНИЕ
Объединение Щековой дробилки ЩД 15 и Сократителя САМ в единый технологический комплекс исключает этап перегрузки пробы, что снижает пыление и повышает производительность работы.
ЭФФЕКТИВНОСТЬ ДРОБЛЕНИЯ
Сопряжение зубьев щек «зуб-впадина»
обеспечивает высокую производительность
дробления.
Дробление от 110 мм до 1 мм за один проход
(90%).
Электродвигатель мощностью 5,5 кВт, а
также маховик и шкив увеличенной массы
позволяют дробить материалы твердостью до 7 ед. по Моосу.
Блок тарельчатых пружин позволяет
регулировать дробящее усилие, а также
предохраняет дробилку от поломок.
ТОЧНОСТЬ СОКРАЩЕНИЯ
Равномерное вращение патрубка сократителя гарантирует точность сокращения.
БЕЗОПАСНОСТЬ РАБОТЫ
Боковыми панелями сократителя ограничен
доступ к вращающимся элементам.
Концевые микровыключатели исключают
запуск дробилки с откинутым загрузочным
бункером.
Аварийная «Стоп-кнопка» для экстренной
остановки работы.
РЕГУЛИРОВКА СТЕПЕНИ СОКРАЩЕНИЯ
Лоток с подвижной перегородкой обеспечивает плавную регулировку степени сокращения от 10% до 1% от общего объема пробы.
ПРИЕМНАЯ ЕМКОСТЬ
Разгрузка остатков пробы в приемную емкость, а не в лотки. Выкатная тележка обеспечивает удобство разгрузки материала из приемной емкости.
РАЗЛИЧНЫЕ ЛОТКИ
Комплектация четырьмя типами лотков:
- 25% пробы;
- 10% пробы;
- 5 % пробы;
- лоток с регулируемой степенью сокращения от 10% до 1% исходной пробы.
Возможно изготовление лотков других размеров.

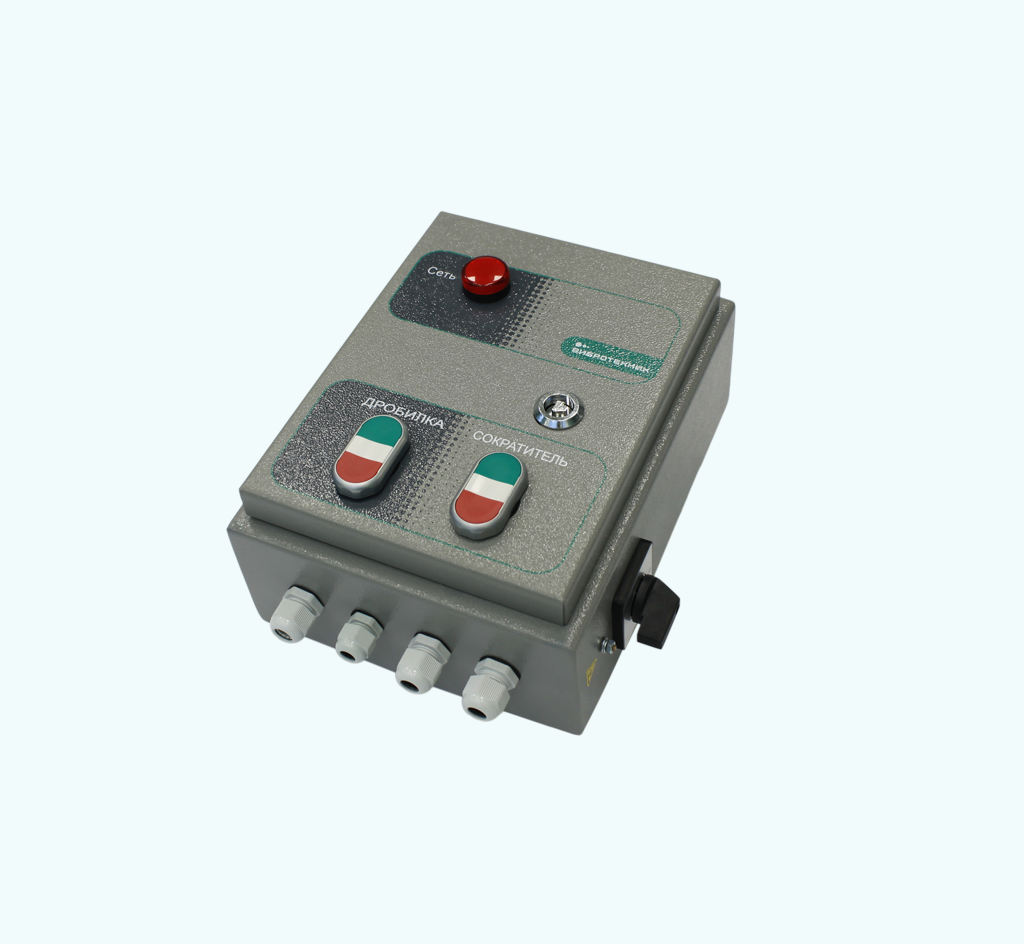

КОМПЛЕКТАЦИЯ ПУЛЬТОМ УПРАВЛЕНИЯ
Пульт управления предназначен для запуска и остановки оборудования и обеспечивает:
- автоматическое отключение питания при превышении максимального значения тока или при коротком замыкании;
- защиту оператора от поражения током;
- защиту электродвигателя от перегрузки.
Пульт управления исключает запуск щековой дробилки при выключенном сократителе.
ОПИСАНИЕ УСТРОЙСТВА
Агрегат САМ с ЩД 15 состоит из двух частей:
Дробилки щековой ЩД 15 и Сократителя САМ. На плите сократителя установлена ЩД 15 и ее зона разгрузки замыкается разгрузочной воронкой, через которую материал попадает во вращающийся патрубок сократителя.
Сократитель состоит из рамы, плиты, мотор-редуктора, патрубка, лотков, пробоприемника и приемной емкости на выкатной тележке. Мотор-редуктор передает вращение патрубку, через который проба попадает в лотки и пробоприемник. Лотки предназначены для сбора сокращенной пробы, а из пробоприемника остатки пробы собираются в приемной емкости. Размещение приемной емкости на выкатной тележке обеспечивает удобство выгрузки остатков пробы.
Принцип работы
Загруженная в бункер проба измельчается в дробилке, после чего через разгрузочную воронку поступает на вращающийся патрубок сократителя, из которого разгружается в лотки или пробоприемник. Проба из пробоприемника разгружается в приемную емкость. После окончания процессов дробления и сокращения крышка сократителя может быть открыта и лотки с сокращенной пробой извлечены.
Так как скорость вращения патрубка постоянна, проба распределяется по лоткам пропорционально занимаемой ими площади, а остаток пробы разгружается в пробоприемник.
В пробоприемник можно установить один или несколько лотков в зависимости от решаемой технологической задачи.

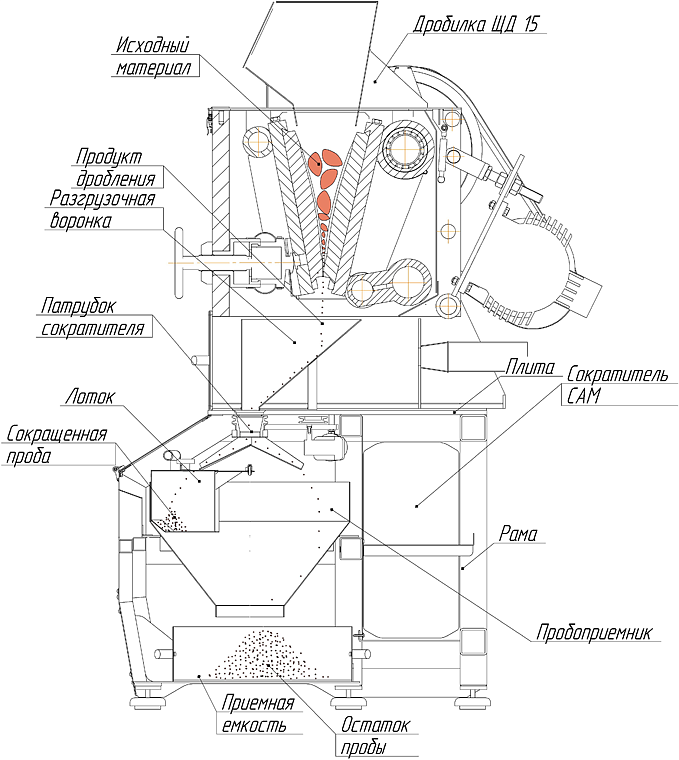

Устройство ДСА на базе ЩД 15
Пробоприемник сократителя с лотком на 25%
Загрузочные совки 1,2 л
Основные атрибуты | |
---|---|
Производитель | Вибротехник |
Страна производитель | Россия |
Пользовательские характеристики | |
Гарантийный срок | 12 мес |
- Цена: Цену уточняйте
